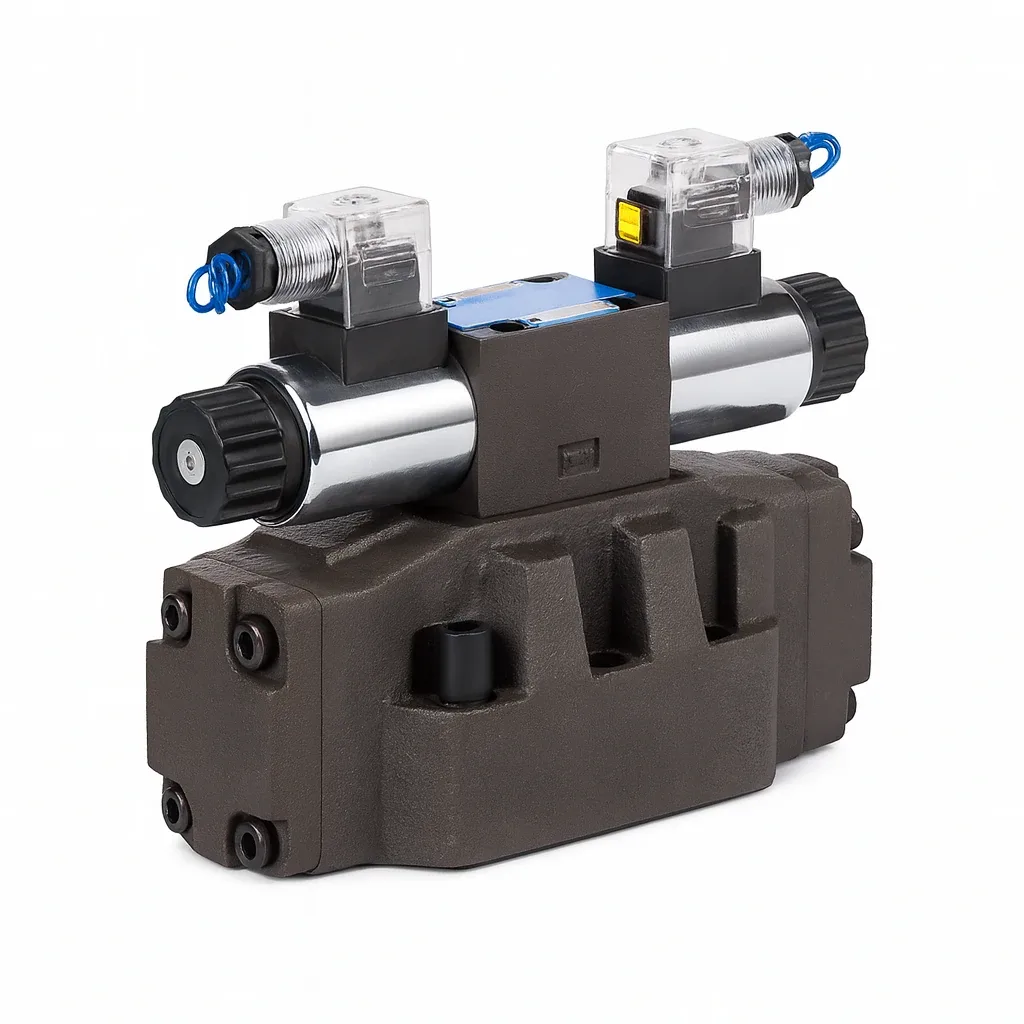

NG32 Yön Kontrol Valfleri

NG32 yön kontrol valfleri, büyük hacimli hidrolik devrelerde akışın yönünü belirleyen, pilot kumandalı çift kademeli valflerdir. Bu boy valflerde ana sürgüyü doğrudan bir bobinle hareket ettirmek mümkün değildir; ön kademedeki küçük valf hidrolik pilot basıncını yönlendirir ve ana sürgü bu basınçla konum değiştirir. Böylece yüksek debinin geçtiği hatlarda bile yön değişimi kontrollü biçimde gerçekleşir. NG32 gövde ölçüsü CETOP 10 karşılığıdır ve valf, taban plakası (subplate) üzerine monte edilir.

Hangi Sistemlerde Kullanılır?

• Büyük tonajlı plastik enjeksiyon makinelerinin ana hidrolik devreleri
• Yüksek debili pres ve şekillendirme hatları
• Büyük çaplı silindirlerin hızlı hareket devreleri
• Ağır sanayi hidrolik güç üniteleri
• Çok pompalı sistemlerde ana akış yönlendirmesi

Teknik Sınırlar

Montaj arayüzü ISO 4401-10 standardına göre üretilir; bu sayede aynı taban ölçüsüne sahip valflerle montaj uyumu sağlanır. P, A ve B hatlarında 350 bar'a kadar basınca uygundur; tank hattı T ise 140 bar'a kadar değerlendirilir. Debi kapasitesi seriye göre 1100 l/dk seviyesine kadar çıkabilir. Bu ürünler, ISO 4401-10 (CETOP 10) taban ölçülü yön valflerinin montaj uyumlu muadilidir.

Seçerken Nelere Dikkat Etmeli?

İlk kontrol edilmesi gereken, tank hattındaki basınç sınırıdır: NG32 boy valflerde T hattı basıncı P hattı kadar yüksek değildir ve dönüş hattında karşı basınç oluşturan soğutucu, filtre gibi elemanlar varsa bu sınır zorlanabilir. Gerekiyorsa dış drenaj tercih edilmelidir. İkinci konu pilot beslemesidir; iç pilot seçildiğinde ara konumda P hattı boşalıyorsa ana sürgü hareket edemez, bu durumda dış pilot ya da pilot çek valfi gerekir. Ayrıca sürgü şeması, ara konum davranışı, sürgü değişim süresi ve bobin gerilimi mevcut devreyle eşleştirilmelidir. Yüksek debide ani yön değişimi basınç darbesi yaratacağından kısıcılı geçiş ve akümülatör kullanımı ayrıca değerlendirilmelidir.

Kaplan Plastik, valfin taban ölçüsü, şema kodu ve pilot/drenaj yapılandırması üzerinden makinenize uygun karşılığın belirlenmesine yardımcı olur, tedarik ve montaj konusunda teknik destek verir. Mevcut valfin etiket fotoğrafı ve hidrolik şema bilgisiyle telefondan ya da WhatsApp hattımızdan teklif talep edebilirsiniz.
