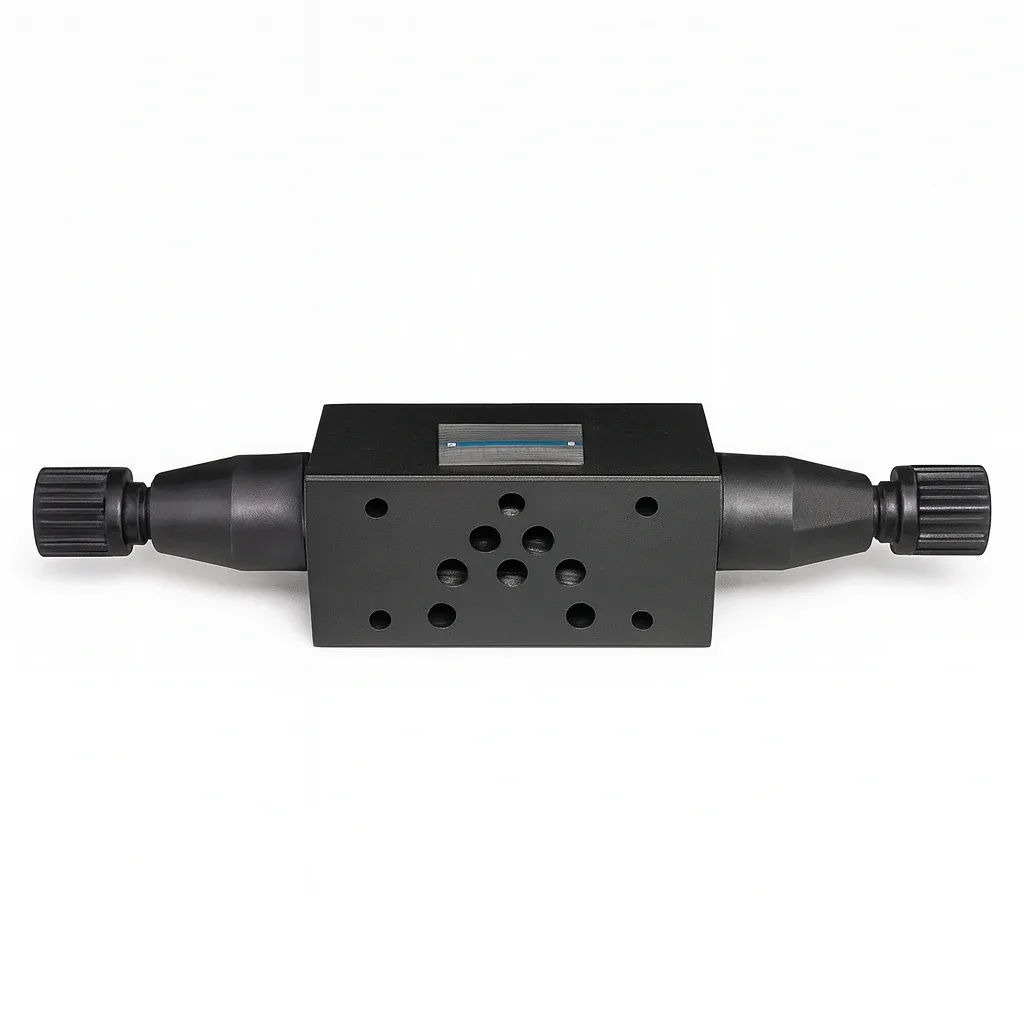

Modüler Basınç Ayar Valfleri

Modüler basınç ayar valfleri, hidrolik devrede basıncı istenen değerde sınırlayan ve yön valfi ile taban plakası arasına ara plaka olarak monte edilen sandviç tipi valflerdir. Klasik hat tipi basınç valflerinden farkı, ayrı bir gövde ve boru bağlantısı gerektirmemesidir: valf bloğunun üzerine oturur, aynı ISO 4401 arayüzünü hem alttan hem üstten devam ettirir. Böylece devreye yeni bir fonksiyon eklenirken hortum ve rakor sayısı artmaz, olası sızdırma noktaları azalır ve blok düzeni derli toplu kalır.

Nerelerde Kullanılır?

• Enjeksiyon makinelerinde tek bir hareketin basıncını ayrı sınırlamak
• Valf blokları üzerinde bölge bazlı basınç ayarı yapmak
• Silindir ya da motorun aşırı basınca karşı korunması
• Farklı hareketlerin farklı basınçta çalıştığı çok fonksiyonlu devreler
• Yer darlığı nedeniyle hat tipi valf eklenemeyen kompakt üniteler

Teknik Özellikleri Nelerdir?

NG6 (CETOP 3) ve NG10 (CETOP 5) gövde ölçülerinde üretilir ve ISO 4401 arayüzüne sahip valf bloklarına doğrudan monte edilir. 315 bar'a kadar, bazı serilerde 350 bar'a kadar basınca uygundur. Fonksiyon olarak P hattında, A hattında ya da B hattında basıncı sınırlama seçenekleri bulunur; böylece yalnızca ilgili hareketin basıncı kontrol altına alınabilir.

Seçerken Nelere Dikkat Etmeli?

İlk karar hangi hattın sınırlanacağıdır. Sistemin tamamı için ortak bir üst sınır isteniyorsa P hattı; yalnızca silindirin itme ya da çekme yönü sınırlanacaksa A veya B hattı modeli seçilir. Yanlış hat seçimi valfin işlevsiz kalmasına yol açar. İkinci konu ayar aralığıdır; çalışma basıncına yakın kademedeki bir yay, hassas ve kararlı ayar sağlar. Üçüncüsü gövde ölçüsü uyumudur: NG6 ve NG10 arayüzleri birbirinin yerine kullanılamaz, ayrıca sandviç plaka eklendiğinde blok yüksekliği ve bağlantı cıvatalarının boyu artacağından uygun uzunlukta cıvata kullanılması gerekir. Montaj sırasında contaların doğru oturması ve sıkma torkunun eşit uygulanması sızdırmazlık için belirleyicidir.

Kaplan Plastik, blok yapınıza ve hangi hareketin sınırlanacağına göre uygun modüler valfin seçilmesine yardımcı olur, mevcut plakanın karşılığını ölçü ve fotoğraf üzerinden belirler. Uygun ürünü netleştirmek ve teklif almak için telefonla veya WhatsApp hattımızdan bize ulaşabilirsiniz.
