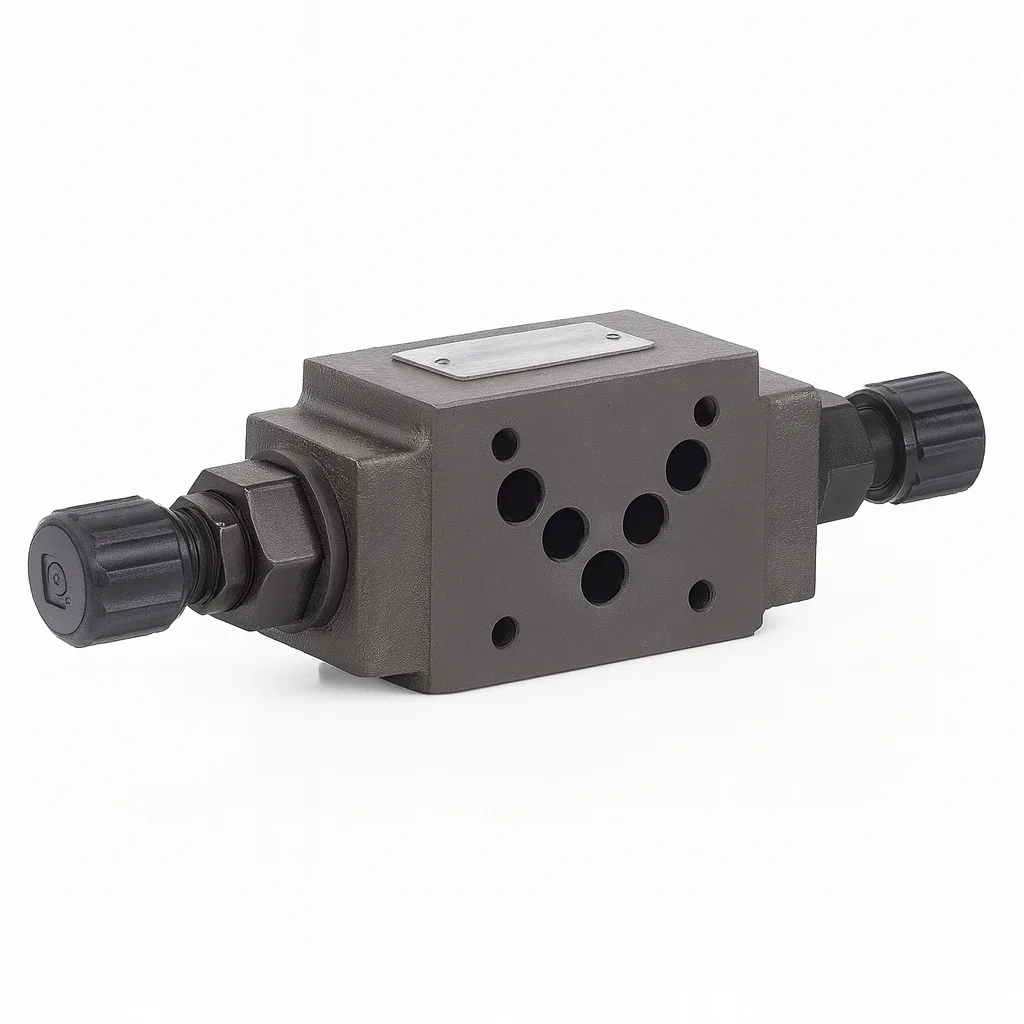

Modüler Çekli Hız Valfleri

Modüler çekli hız valfleri, hidrolik silindir ve motorların hareket hızını ayarlamak için kullanılan, valf bloğuna sandviç plaka olarak monte edilen akış kontrol valfleridir. Yapı içinde bir kısma elemanı ile bir çek valf birlikte bulunur: akış bir yönde ayar vidasıyla daraltılan kesitten geçmek zorunda kalır ve hız düşer, ters yönde ise çek valf açılarak akış serbest biçimde geçer. Böylece silindirin örneğin ileri hareketi yavaşlatılırken geri dönüşü tam hızda kalabilir. Bu esneklik, çevrim süresini uzatmadan hassas hareket elde etmeyi mümkün kılar.

Nerelerde Kullanılır?

• Silindirin ilerleme veya geri dönüş hızının ayrı ayrı ayarlanması
• Kalıp kapama gibi yavaşlaması gereken hareketlerde darbenin azaltılması
• Hidrolik motor devrinin sınırlandırılması
• Aynı devrede birbirinden farklı hızlarda çalışan hareketlerin dengelenmesi
• Yer darlığı nedeniyle hat tipi kısma valfi eklenemeyen kompakt bloklar

Teknik Özellikleri

NG6 (CETOP 3) ve NG10 (CETOP 5) gövde ölçülerinde, ISO 4401 arayüzüne uygun ara plaka formunda üretilir ve 315 bar'a kadar basınca uygundur. Kısmanın hangi tarafta yapılacağına göre giriş kısmalı (meter-in) veya çıkış kısmalı (meter-out) seçenekler bulunur.

Giriş Kısma mı, Çıkış Kısma mı?

Bu seçim hareketin karakterini doğrudan belirler. Silindir yükü iterek çalışıyorsa giriş tarafından kısma genellikle yeterlidir. Yük silindiri çekiyorsa, yani ağırlık hareket yönünde etki ediyorsa çıkış tarafından kısma tercih edilir; aksi hâlde silindir kontrolsüz biçimde öne fırlar. Bu nedenle sipariş öncesinde hangi hatta ve hangi yönde kısma yapılacağı netleştirilmelidir.

Kullanım Notları

Ayar vidası küçük adımlarla ve sistem çalışırken ayarlanmalı, istenen hız bulunduğunda kilit somunu sıkılmalıdır. Kısma yapılan devrelerde fazla akış emniyet valfi üzerinden döneceği için yağ sıcaklığı yükselebilir; uzun çevrimlerde soğutma kapasitesi gözden geçirilmelidir. Ayrıca ince kesitli kısma noktaları kirlilikten etkilendiğinden filtre bakımı ihmal edilmemelidir.

Kaplan Plastik, hareketin yönü, yük durumu ve blok ölçüleri üzerinden uygun çekli hız valfini belirlemenize yardımcı olur. Mevcut plakanızın fotoğrafı ve devre bilgisiyle telefondan veya WhatsApp hattımızdan teklif talep edebilirsiniz.
