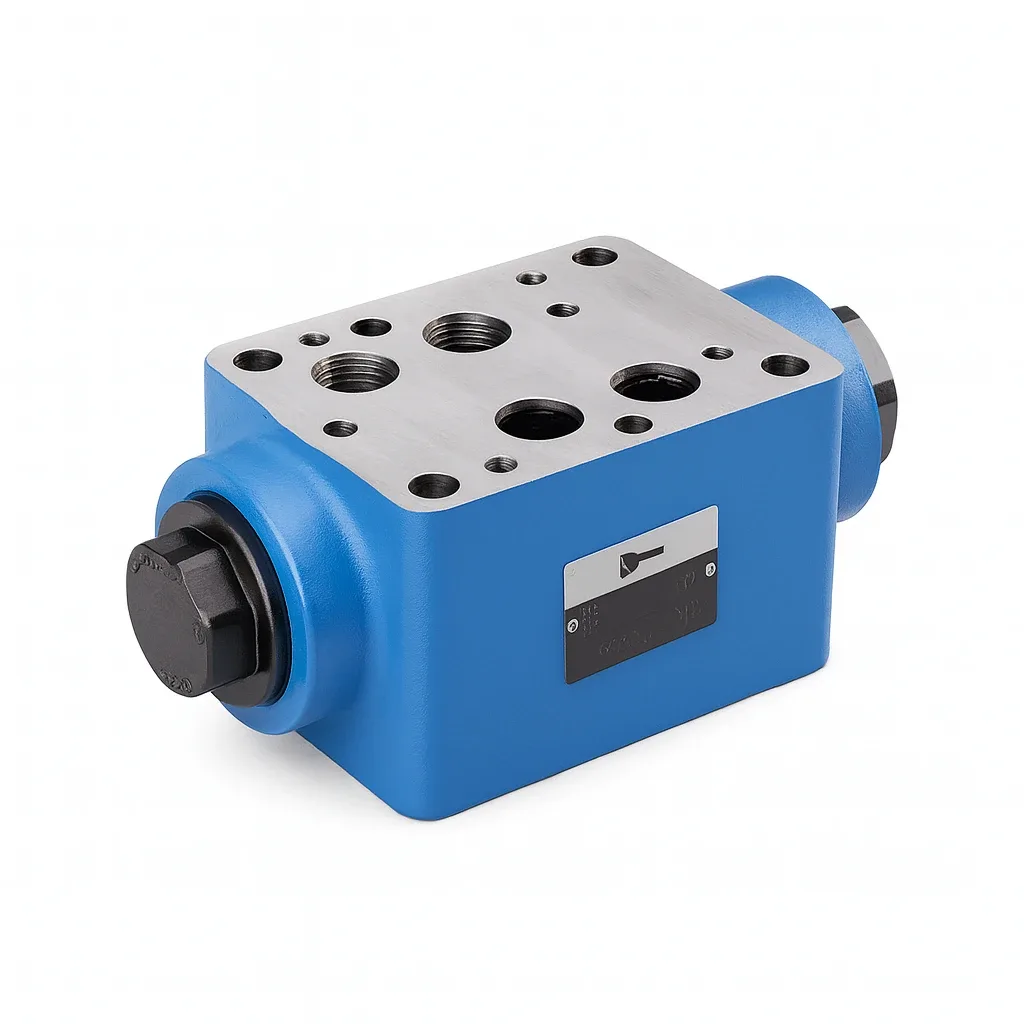

Modüler Kilitleme Valfleri

Modüler kilitleme valfleri, hidrolik silindirin bulunduğu konumda sızdırmaz biçimde durmasını sağlayan, valf blokları arasına sandviç olarak monte edilen pilot kumandalı çek valflerdir. Normal bir yön valfi kapandığında sürgü boşluklarından mikro kaçaklar oluşabilir ve yük zamanla aşağı doğru kayar. Kilitleme valfi, çek valf prensibiyle çalıştığı için bu kaçağı engeller: yük yönündeki akış tamamen kapanır, ters yöndeki hareket ise karşı hattan gelen pilot basıncıyla valf açıldığında serbest kalır. Böylece silindir hem güvenli şekilde kilitlenir hem de kumanda verildiğinde normal biçimde hareket eder.

Hangi Durumlarda Gerekir?

• Yükün kendi ağırlığıyla aşağı kaçmasının istenmediği dikey silindirler
• Kalıp, tabla veya koruyucu kapakların konumunda sabit tutulması
• Uzun süre basınç altında bekleyen konumlandırma hareketleri
• Hidrolik kaçak kaynaklı yavaş konum kaymasının önlenmesi
• Enerji kesildiğinde yükün olduğu yerde kalması gereken devreler

Teknik Özellikleri

NG6 (CETOP 3) ve NG10 (CETOP 5) gövde ölçülerinde, ISO 4401 arayüzüne uygun sandviç plaka formunda üretilir ve 315 bar'a kadar basınca uygundur. Modeline göre yalnızca A hattında, yalnızca B hattında veya her iki hatta birden kilitleme yapan seçenekler bulunur.

Seçerken ve Devreye Alırken Nelere Dikkat Etmeli?

En önemli ayrıntı, kilitleme valfinin üstünde kullanılacak yön valfinin sürgü şemasıdır. Ara konumda A ve B hatları tanka açılan bir sürgü seçilmezse, kilitli hatta hapsolan basınç pilot çek valfin açılmasını zorlaştırır ve hareket sarsıntılı başlar. Bu nedenle kilitleme valfleriyle birlikte genellikle ara konumda çalışma hatlarını tanka boşaltan sürgü şemaları tercih edilir. İkinci konu pilot orandır; yüksek karşı basınçlı uygulamalarda uygun pilot oranı seçilmezse valf açılmakta zorlanabilir. Ayrıca sandviç plaka eklendiğinde blok yüksekliği artacağından bağlantı cıvatalarının yeni boya uygun uzunlukta olması ve contaların her sökümde yenilenmesi gerekir.

Kaplan Plastik, devrenizdeki yük yönü, sürgü şeması ve blok ölçüleri üzerinden uygun kilitleme valfini birlikte belirlemenize yardımcı olur ve tedarik sürecinde teknik destek verir. Mevcut plakanın fotoğrafı ve ölçüleriyle telefondan ya da WhatsApp hattımızdan teklif isteyebilirsiniz.
